產品概述

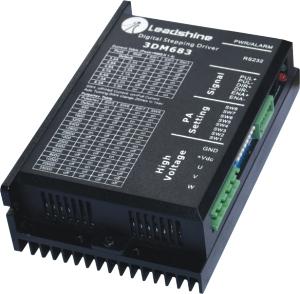

3DM683是雷賽公司推出的數字式三相步進電機驅動器，具有以下特點：1、采用最新32位DSP處理器，內置9大革命性技術。2、高精度、低震動，低紋波的電流控制技術，配合消除低速振動算法，極大地降低了噪音與振動。3、采用內置微細分技術，即使在低細分條件下，也能夠達到高細分的效果，高中低速運行都很平穩。4、驅動器內部集成參數自整定功能，能夠針對不同電機自動適配參數，最大限度發揮電機性能。
主要應用領域
適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。
驅動器功能說明
| 驅動器功能 |
操作說明
|
|
微步細分?jǐn)?shù)設定
|
由SW5－SW8四個撥碼開關來設定驅動器微步細分?jǐn)?shù)，其共有16檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分?jǐn)?shù)的設定，請驅動器面版圖說明。
|
|
輸出電流設定
|
由 SW1－SW3 三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔。具體輸出電流的設定，請驅動器面版圖說明。
|
|
自動半流功能
|
用戶可通過SW4來設定驅動器的自動半流功能。off表示靜態電流設為動態電流的一半，on表示靜態電流與動態電流相同。一般用途中應將 SW4 設成 off，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.4秒左右電流自動減至一半左右（實際值的60％），發熱量理論上減至36％。
|
|
信號接口
|
PUL＋和 PUL－為控制脈沖信號正端和負端；DIR＋和DIR－為方向信號正端和負端；ENA＋和 ENA－為使能信號的正端和負端。
|
|
電機接口
|
U,V,W對應電機繞組線U,V,W，任意對調三根繞組線中的兩根，可使電機方向改變。
|
|
電源接口
|
采用直流電源供電，工作電壓范圍建議為20－60VDC，電源功率大于200W。
|
|
指示燈
|
驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮；紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障清除后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能清除故障。
|
|
安裝說明
|
驅動器的外形尺寸為：118×75.5×33mm，安裝孔距為109mmmm。既可以臥式和立式安裝，建議采用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。
|
參數設定
3DM683驅動器采用八位撥碼開關設定細分精度、動態電流和半流/全流。詳細描述如下：
工作電流設定
| 輸出峰值電流 |
輸出參考電流
|
SW1
|
SW2
|
SW3
|
|
Default
|
2.1A
|
off
|
off
|
off
|
|
3.2A
|
2.3A
|
on
|
off
|
off
|
|
4.0A
|
2.9A
|
off
|
on
|
off
|
|
4.9A
|
3.5A
|
on
|
on
|
off
|
|
5.7A
|
4.1A
|
off
|
off
|
on
|
|
6.4A
|
4.6A
|
on
|
off
|
on
|
|
7.3A
|
5.2A
|
off
|
on
|
on
|
|
8.3A
|
5.9A
|
on
|
on
|
on
|
微步細分設定
| 步數/轉 |
SW5
|
SW6
|
SW7
|
SW8
|
|
200
|
on
|
on
|
on
|
on
|
|
400
|
off
|
on
|
on
|
on
|
|
800
|
on
|
off
|
on
|
on
|
|
1600
|
off
|
off
|
on
|
on
|
|
3200
|
on
|
on
|
off
|
on
|
|
6400
|
off
|
on
|
off
|
on
|
|
12800
|
on
|
off
|
off
|
on
|
|
25600
|
off
|
off
|
off
|
on
|
|
1000
|
on
|
on
|
on
|
off
|
|
2000
|
off
|
on
|
on
|
off
|
|
4000
|
on
|
off
|
on
|
off
|
|
5000
|
off
|
off
|
on
|
off
|
|
8000
|
on
|
on
|
off
|
off
|
|
10000
|
off
|
on
|
off
|
off
|
|
20000
|
on
|
off
|
off
|
off
|
|
25000
|
off
|
off
|
off
|
off
|
安裝尺寸
